En bref :
- L’alerte « Défaut charge batterie » sur Citroën C4 annonce une urgence électrique, à traiter rapidement pour éviter casse moteur ou immobilisation.
- La recherche du défaut sur C4 doit dépasser les idées reçues : alternateur HS, batterie morte ou, plus discrètement, BPGA grillé sont les trois principales causes.
- Un diagnostic circuit électrique efficace commence par l’observation visuelle, se poursuit au testeur multimètre, puis à une analyse méthodique des valeurs relevées.
- Réparer ou remplacer le boîtier BPGA, la batterie ou l’alternateur impacte fortement le budget ; choisir une solution adaptée, bien informée et sécurisée, fait toute la différence.
- Impossible de rouler longtemps avec un voyant « Circuit électrique défaillant » sans mettre en péril la sécurité électrique et mécanique du véhicule.
Analyse détaillée d’un défaut de circuit électrique sur Citroën C4 : reconnaître les signes et comprendre l’urgence
Détecter un défaut circuit électrique sur une Citroën C4 peut s’avérer angoissant lorsque les messages d’alerte et les bips résonnent soudainement dans l’habitacle. Le fait que la mention « Défaut charge batterie » s’affiche ne signifie pas toujours que la batterie est à plat, mais plutôt qu’elle n’est plus alimentée par l’alternateur. Cet avertissement doit être pris au sérieux, car il annonce que l’ensemble du système électrique du véhicule fonctionne sur ses réserves, telles que la direction assistée ou l’ABS, ce qui expose l’automobiliste à un risque de panne électrique brutale. À ce stade, identifier l’origine précise de la défaillance est essentiel pour prendre la bonne décision et éviter d’aggraver le problème.
La cause la plus fréquemment évoquée lors d’un diagnostic circuit électrique sur C4 reste l’alternateur. Cependant, dans bien des cas, ce n’est pas lui le véritable coupable. Le BPGA (Boîtier de Protection et de Gestion des Alimentations), pièce électronique intelligente montée sur la batterie, concentre nombre de pannes sur les C4 modernes. Beaucoup d’automobilistes achètent et changent une batterie ou un alternateur pour rien, alors que tout découle d’une petite défaillance électronique située sur le pôle positif du circuit.
La sécurité électrique prime : continuer à rouler avec un circuit en défaut expose au blocage de la direction assistée, à l’arrêt des injecteurs ou à la perte des aides à la conduite. La conduite sur les derniers kilomètres doit se faire en coupant tous les accessoires énergivores (climatisation, chauffage, radio) afin de préserver le minimum d’énergie pour atteindre un point de réparation sûr.
Un défaut de circuit n’est pas à prendre à la légère car il peut mener à une coupure moteur irréversible sur autoroute, voire à un accident par défaut d’assistance en plein virage. Il s’agit, outre de l’automobiliste, de la sécurité des occupants et des autres usagers de la route.
Grâce à une analyse circuit C4 et à une méthodologie pédagogique – tout en posant les questions qui dérangent : d’où vient cette défaillance, pourquoi elle apparaît de façon aléatoire, comment la diagnostic circuit électrique sans perdre de temps ou d’argent – l’automobiliste peut isoler la vraie cause.
Pour ceux qui souhaitent aller plus loin et comparer les problématiques sur différents modèles, il est utile de consulter des ressources détaillées telles que défaut de circuit électrique sur Peugeot 3008 pour mieux comprendre les transversalités et les solutions entre marques Peugeot et Citroën.
Cet éclairage détaille clairement pourquoi chaque minute compte face à une panne électrique et comment une recherche minutieuse évite bien des erreurs de diagnostic.
Les vérifications visuelles sans outils : premiers gestes pour détecter un défaut circuit électrique sur C4
Avant même d’attaquer la recherche à l’aveugle ou de remplacer des pièces inutilement, une méthode perfectionniste consiste à effectuer des contrôles visuels immédiats sur trois points névralgiques : la courroie d’accessoires, les cosses de la batterie et les traces ou odeurs de surchauffe autour du bloc batterie et de l’alternateur.
Première étape, la courroie d’accessoires mérite une attention accrue. Elle se situe côté gauche du moteur (vue de face). Si elle est rompue, détendue ou absente, la rotation de l’alternateur est impossible, ce qui interdit toute recharge. Chercher une usure ou un patinage marque souvent la cause racine du problème, notamment lorsqu’elle dégage une odeur de caoutchouc brûlé, symptôme d’une poulie défectueuse ou d’un élément grippé.
Ensuite, la borne négative et l’état des cosses de batterie constituent une cause largement sous-estimée de panne électrique. Si l’une d’elles est desserrée, affiche une oxydation blanche ou verte (le « vert-de-gris »), cela suffit à interrompre la recharge, même avec un circuit parfait et une batterie neuve. Penser à nettoyer régulièrement les cosses et vérifier la fixation des faisceaux limite les risques de court-circuit ou de faux contacts, qui peuvent engendrer ces fameux alertes électroniques en cascade.
Pour finir, tout signal olfactif de plastique ou caoutchouc brûlé mérite de pousser l’analyse : un fil électrique fondu, un relais collé ou un boîtier BPGA grillé font partie des pannes cachées, difficilement détectables à l’œil nu sans démontage. Voilà pourquoi ce boîtier BPGA reste le talon d’Achille des C4 de seconde génération.
Une liste rapide des points à inspecter peut grandement faciliter la détection :
- Courroie d’accessoires continue/tendue
- Etat des cosses de batterie et présence d’oxydation
- Surchauffe ou odeurs étranges au niveau du bloc batterie et de l’alternateur
- Fixation des faisceaux, recherche d’isolation fil électrique altérée
- Boîtier BPGA non fondu ou déformé
De tels gestes de prévention se recoupent avec des tutoriels illustrés, par exemple ceux relatifs au diagnostic d’une panne de recharge de batterie qui peuvent inspirer prudence et rigueur dans l’approche.
Un automobiliste méthodique gagnera en sérénité grâce à cette première phase, en écartant d’entrée de jeu les causes mécaniques grossières pour s’attaquer ensuite à la partie électronique.
Techniques de diagnostic circuit électrique sur C4 : du multimètre au test du BPGA

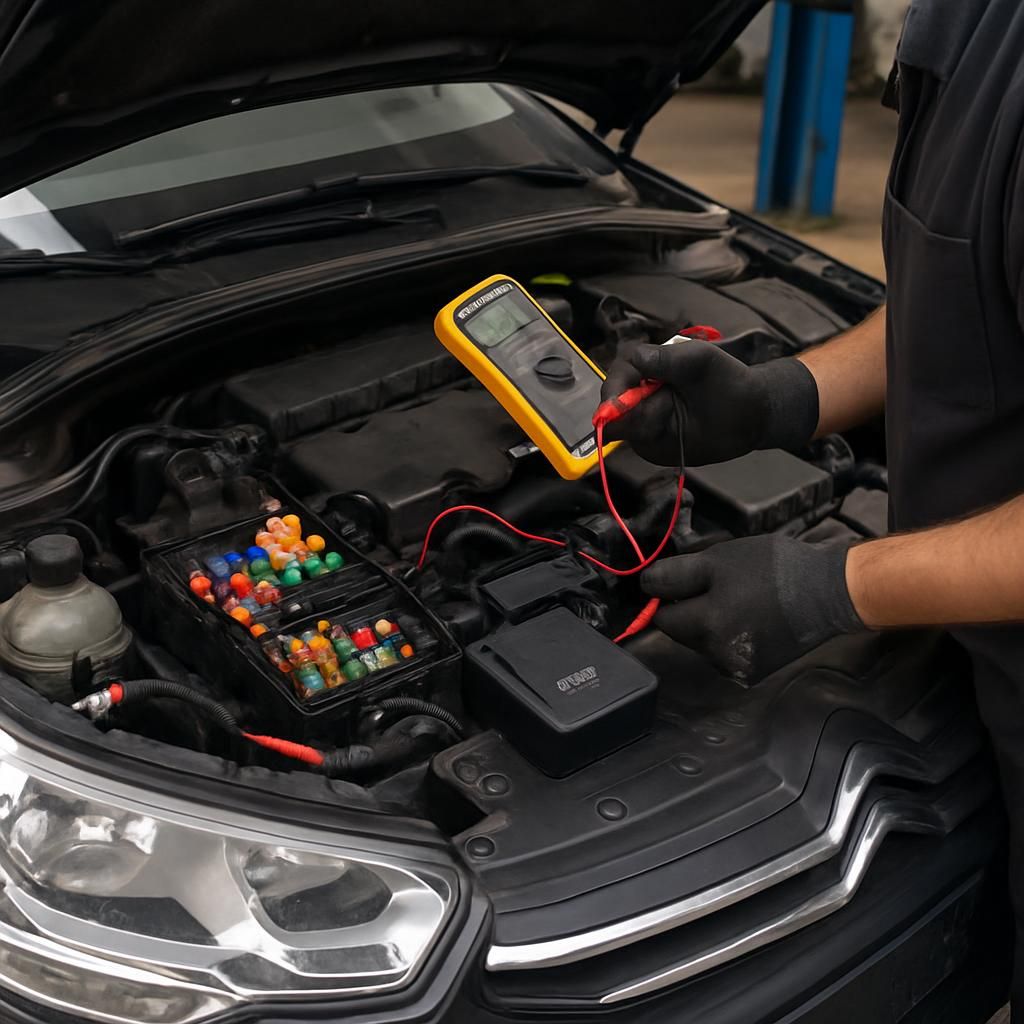

Après l’inspection visuelle, le véritable diagnostic circuit électrique s’effectue à l’aide d’un testeur multimètre. Ce dispositif donne un verdict précis sur l’état de la batterie et la capacité de recharge de l’alternateur : deux mesures suffisent la plupart du temps pour trancher la question.
De manière concrète, il s’agit d’effectuer une première mesure moteur à l’arrêt (devant afficher entre 12,2 et 12,6 volts pour une batterie saine) puis une seconde une fois le moteur en marche. Une tension stable sous 13,5 volts indique un défaut de recharge donc, soit un alternateur défaillant, soit un BPGA qui n’ordonne plus la charge. Une tension élevée supérieure à 15 volts révèle de son côté un problème de régulateur de tension, tout aussi risqué pour l’électronique embarquée.
Un tableau synthétique permet d’y voir clair :
| Test (État) | Valeur relevée (Volts) | Diagnostic probable |
|---|---|---|
| Batterie seule (moteur éteint) | < 12.0 V | Batterie HS, ne tient pas la charge |
| Moteur allumé | < 13.5 V | Alternateur ou BPGA défaillant |
| Moteur allumé | > 15.0 V | Surtension : régulateur HS (danger) |
L’utilisation du testeur multimètre donne un gain de temps et d’argent considérable, car elle prévient toute erreur de remplacement coûteux de l’alternateur, alors que le boîtier BPGA peut être coupable. Si la tension monte bien à 14,4 V moteur tournant, mais que le voyant reste affiché sur le tableau de bord, il y a fort à parier que le BPGA est à incriminer pour un défaut de communication électronique.
En cas de doute, il devient pertinent de consulter un guide pour comprendre les implications d’une tension batterie affichant 14V sur son véhicule pour interpréter correctement chaque chiffre.
En synthèse, un diagnostic circuit électrique méthodique passe par :
- Vérification du voltage batterie à l’arrêt et en fonctionnement
- Interprétation précise sur la base des résultats obtenus
- Orientation de la recherche vers l’alternateur ou le BPGA en conséquence
Cette étape cruciale permet d’orienter intelligemment la réparation circuit et d’éviter la spirale infernale du remplacement successif des composants.
Le boîtier BPGA, point faible du circuit électrique C4 : fonctionnement, pannes et méthodes de réparation
Souvent méconnu, le BPGA est à l’origine de la majorité des alertes « Défaut charge batterie » sur C4 de seconde génération et C4 Picasso. Ce module électronique assure la distribution intelligente du courant vers les différents circuits : un simple relais collé ou une soudure fatiguée suffit à générer des défauts en cascade (panne démarrage, blocage frein de parking, désactivation start & stop).
Dans la pratique, un boîtier BPGA défaillant rend fou : on change batterie ou alternateur, la voiture démarre impeccablement quelques jours puis rechute. Typiquement, la panne se manifeste de façon intermittente, parfois même sans raison apparente, surtout lorsque le véhicule chauffe en été ou subit de fortes vibrations. Des alertes parasites telles que « frein défaillant » ou « boîte automatique indisponible » trahissent souvent un problème sous-jacent d’alimentation du faisceau à la base du circuit.
La complexité de ce boîtier, comparable à celle du BSI mais concentré sur le pôle + batterie, exige de bonnes pratiques d’isolation fil électrique tout comme une vérification régulière des contacts. Lorsqu’il devient nécessaire de remplacer le BPGA, l’opération peut être réalisée en atelier ou via des tutoriels détaillés trouvables en ligne. Toutefois, il s’agit essentiellement de déconnecter la batterie et de procéder minutieusement pour éviter tout court-circuit à la reconnexion.
Concernant l’achat, le BPGA se trouve principalement en équipementier spécialisé ou chez le concessionnaire, entre 200 et 350 €, parfois plus selon la variante électronique. L’opération reste accessible à un bricoleur averti disposant d’un minimum de méthode et de patience, à condition de couper d’abord complètement l’alimentation.
Pour ceux qui souhaitent explorer des astuces avancées, des solutions de shunt de boîtier BPGA existent afin d’identifier la panne de manière scientifique sans dépenser inutilement. Néanmoins, ces techniques requièrent prudence et connaissance du réseau électrique du véhicule.
Au cœur de la prévention, un bon entretien des connexions et la vérification périodique de ce module éviteront bien des galères… et des devis salés dépassant le coût d’une simple intervention préventive.
Prix des réparations et conseils sécurité sur circuit électrique C4 en 2026
Les coûts de la réparation circuit sur Citroën C4 se sont nettement accrus avec la place de l’électronique et la généralisation du Start & Stop : batterie renforcée, alternateur piloté, BPGA intelligent font grimper le montant du devis, d’où l’intérêt de cibler la bonne panne.
Plusieurs options s’offrent à l’automobiliste selon le diagnostic posé et l’âge du véhicule, d’où l’importance de sécuriser chaque scène de panne avant d’entamer toute intervention.
Voici une estimation des prix courants, avec l’avantage comparatif bricolage/professionnel – indicatif pour l’année en cours.
| Opération | Prix pièce seule (2026) | Prix complet en garage | Difficulté intervention |
|---|---|---|---|
| Remplacement batterie AGM/EFB | 150 à 230 € | 250 à 350 € | Faible (nécessite valise diag sur Start & Stop) |
| Changement BPGA | 200 à 350 € | 300 à 420 € | Moyenne (bricoleur rigoureux) |
| Remplacement alternateur piloté | 250 à 400 € | 600 à 900 € | Élevé, nécessite outillage spécifique |
Le remplacement batterie exige, sur les modèles récents, de « déclarer » la nouvelle batterie à l’électronique via la valise de diagnostic, sans quoi la voiture restera en sous-charge. De même, l’accès à l’alternateur impose souvent la dépose de la roue et de plusieurs protections, à manipuler avec méthode pour éviter d’endommager d’autres circuits.
Rouler avec le voyant circuit électrique allumé doit être évité : le risque d’arrêt moteur subit et de perte des assistances compromet la sécurité immédiate. La direction devenant rapidement très dure met en jeu l’intégrité du conducteur, d’autant plus sur les modèles où la gestion hydraulique dépend du réseau basse tension.
Par anticipation, identifier chaque panne électrique à temps grâce à un diagnostic poussé, sécurise autant le portefeuille que la sécurité du véhicule et de ses occupants.
Où se situe le fusible de l’alternateur sur Citroën C4 ?
Sur les C4 modernes, la protection de l’alternateur s’effectue via un maxi-fusible intégré dans le boîtier BPGA ou sous le BSM (Boîtier Servitude Moteur), rarement remplaçable individuellement sans intervention spécialisée.
Faut-il réinitialiser le système après changement de la batterie ou du BPGA ?
Oui, pour les versions Start & Stop, une valise de diagnostic est nécessaire afin de remettre à zéro le système de charge. La simple déconnexion batterie ne suffit pas, le défaut est mémorisé dans le calculateur BSI.
Peut-on rouler longtemps avec un voyant ‘Défaut circuit électrique’ allumé ?
Non, rouler dans ces conditions est dangereux : vous risquez une perte totale de direction assistée, freinage assisté ou même une coupure d’injection, avec immobilisation immédiate du véhicule.
Pourquoi ma C4 passe-t-elle en mode ‘Économie d’énergie’ ?
C’est une sécurité automatique : si la batterie est faible, le système coupe accessoires et équipements pour réserver l’énergie au prochain démarrage. Indique en général une batterie en fin de vie ou un défaut de recharge.
Existe-t-il un lien entre les défauts de circuit électrique sur la C4 et d’autres modèles français ?
Oui, les circuits modernes partageront souvent les mêmes symptômes et solutions, d’où l’intérêt de consulter des guides pour Peugeot ou d’autres Citroën pour élargir le diagnostic.
