En bref
- Préparer soigneusement le matériel et les outils spécifiques pour un branchement d’autoradio sécurisé.
- Identifier les connecteurs, câblages et codes couleur selon la norme ISO 10487 pour éviter toute erreur électrique.
- Respecter chaque étape du démontage de l’ancien autoradio pour préserver les connectiques d’origine de la voiture.
- Procéder à l’installation méthodique du nouvel appareil, en contrôlant la compatibilité des branchements et l’isolation des fils d’alimentation et haut-parleurs.
- Finaliser par des tests précis et corriger les problèmes d’alimentation ou de qualité sonore grâce à des solutions adaptées.
- Privilégier une maintenance régulière afin de garantir la longévité et la sécurité de l’installation audio du véhicule.
Préparation du branchement d’un autoradio : outils, manuel et organisation

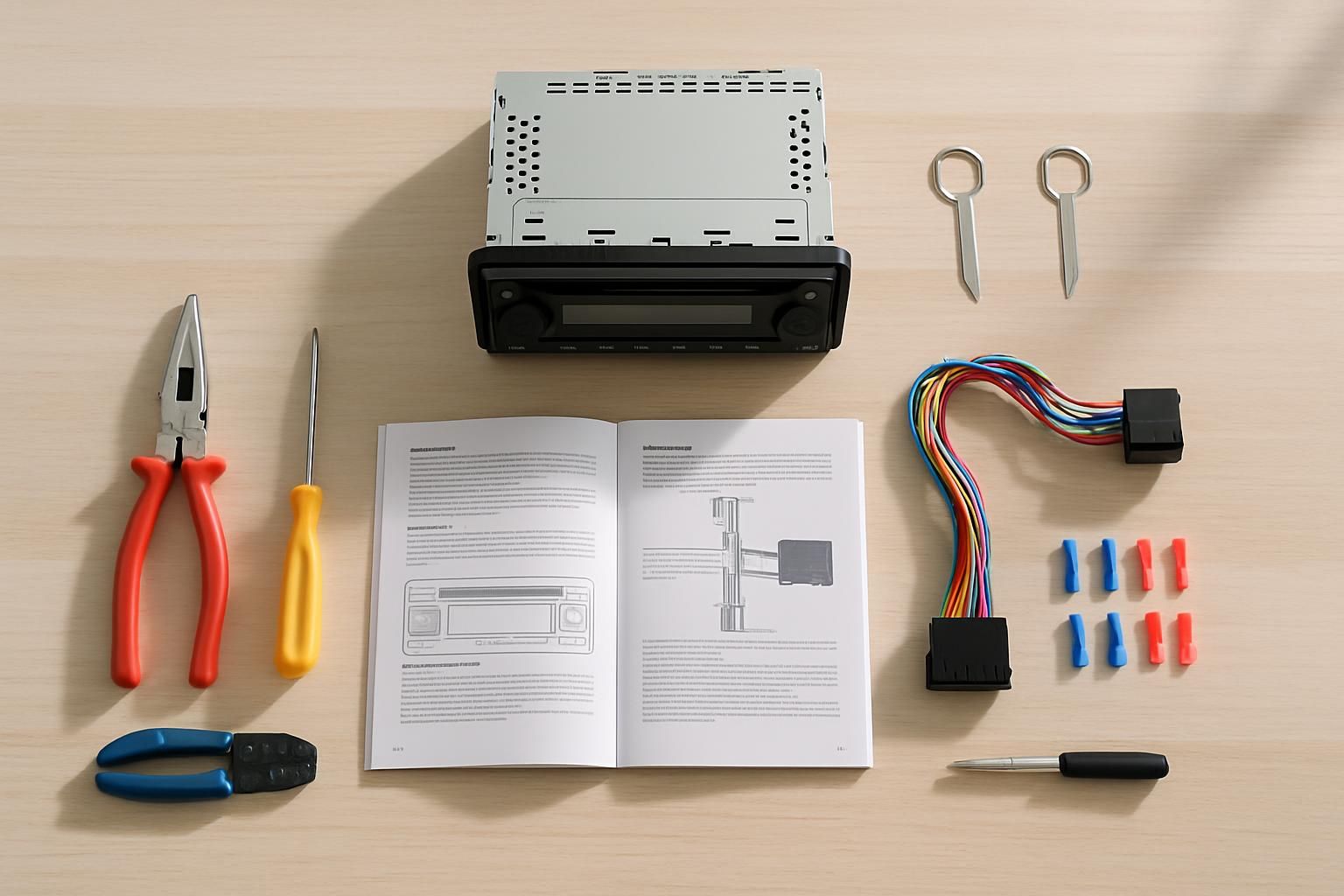

Un branchement autoradio réussi commence toujours par une phase de préparation irréprochable. Avant même d’ouvrir le tableau de bord de la voiture, il convient de s’assurer de disposer de l’ensemble des outils adaptés. Un tournevis cruciforme, un jeu d’extracteurs adaptés à la marque du poste, un adaptateur ISO si le connecteur n’est pas standard, des cosses et câbles RCA deviennent vite indispensables dès que le montage va au-delà du strict remplacement, par exemple si l’on souhaite brancher un amplificateur ou installer des haut-parleurs supplémentaires.
La lecture attentive du manuel accompagnant l’autoradio s’avère essentielle. Ce document détaille la correspondance exacte des fils d’alimentation, des connecteurs ISO, des sorties RCA, et renseigne sur le fusible préconisé pour éviter toute surchauffe ou court-circuit. De nombreuses erreurs surviennent par méconnaissance des normes ou négligence du schéma de câblage. Or, la compréhension du schéma électrique constitue le socle d’une installation fiable et pérenne.
Organiser l’espace de travail contribue également à la réalisation d’un branchement soigné et sécurisé. Il est conseillé de garder tous les vis et caches dans un même récipient pour éviter de les égarer. Un plan de travail propre limitera la contamination de la connectique par la poussière ou la graisse, ennemis jurés des bons contacts électriques. Penser à la sécurité : couper le moteur et débrancher la borne négative de la batterie évite les risques lors de la manipulation du système électrique du véhicule.
Identifier précisément les connecteurs du faisceau constructeur est un prérequis incontournable. La norme ISO 10487 s’est largement imposée, standardisant les branchements pour la majorité des modèles produits après l’an 2000, mais chaque constructeur automobile conserve parfois des particularités. Les couleurs typiques sont le rouge (alimentation commutée 12V), le jaune (alimentation permanente 12V), le noir (masse), le bleu (alimentation antenne/remote), le blanc, gris, vert, violet (haut-parleurs). La vérification préalable et l’étiquetage éventuel des fils faciliten l’installation future.
La préparation intègre également la consultation des avis d’utilisateurs et des forums spécialisés, qui regorgent d’astuces pour contourner certaines difficultés propres à certains modèles – atypie d’un connecteur, câblage partagé avec d’autres éléments électriques, ou incompatibilité mineure de l’emplacement.
- Toujours préparer un adaptateur ISO si la prise n’est pas standard.
- Vérifier la longueur des câbles nécessaires pour éviter tout raccord provisoire.
- Prévoir, en cas d’ajout d’un amplificateur, un câble d’alimentation de section adaptée, et relier la masse fermement sur une partie métallique du châssis du véhicule.
- Anticiper le besoin éventuel de prolongateurs ou de câbles pour les haut-parleurs arrière.
Une organisation méthodique, alliée à une parfaite connaissance du manuel et du schéma électrique, pose les bases d’un montage sûr. Ce sont ces détails précis, trop souvent minimisés, qui font la différence entre une installation durable et une suite de problèmes électriques récurrents. D’emblée, adopter une démarche professionnelle, même pour un montage amateur, évite bien des déconvenues et permet de profiter d’un système audio de voiture optimal dès la première utilisation.
Démontage sécurisé de l’ancien autoradio : étapes et précautions clés
La phase de démontage du système audio existant représente une étape délicate. Cette opération réclame rigueur et méthode pour ne pas endommager les connecteurs du tableau de bord ou perturber le circuit électrique de la voiture. La première prescription reste de déconnecter la borne négative de la batterie, éliminant le risque de court-circuit et de décharge accidentelle durant la manutention.
Ensuite, il importe d’utiliser des outils adaptés : extraction du poste via un jeu de clés, qui s’insèrent dans les orifices prévus à cet effet, puis retrait progressif de l’appareil en libérant chaque connecteur avec délicatesse. Un autoradio peut retenir jusqu’à une dizaine de câbles, dont certains – alimentation rouge 12V, jaune permanent, noir masse, sorties haut-parleurs, câble d’antenne et parfois fils pour commandes au volant – se révèlent très proches dans le faisceau.
Un tableau récapitulatif permet de visualiser l’organisation type des connecteurs lors du démontage :
| Couleur du fil | Fonction | Précaution |
|---|---|---|
| Rouge | Alimentation commutée (12V après contact) | Vérifier la présence du fusible adapté |
| Jaune | Alimentation permanente (mémoire, horloge) | Séparer soigneusement du fil rouge |
| Noir | Mise à la masse | Assurer un contact métallique sans peinture |
| Bleu | Alimentation antenne ou remote | Utilisé avec amplificateur ou antenne électrique |
| Blanc, Gris, Vert, Violet | Haut-parleurs | Respecter la polarité pour chaque haut-parleur |
Prendre le temps d’identifier chaque fil selon le code couleur ISO ou en les comparant avec le manuel d’origine. Une photographie du câblage initial facilite le remontage et évite toute confusion lors de l’étape de rebranchement.
En outre, il n’est pas rare de croiser des cas atypiques lors du démontage : doubles faisceaux, présence d’antidémarrage couplé à l’autoradio, ou même l’alimentation du système via un boîtier centralisé partagé avec d’autres accessoires électriques. Ces configurations exigent, avant toute manipulation, la vérification des schémas électriques spécifiques au modèle de voiture, parfois disponibles sur des sites spécialisés ou via des forums tels que Passion-Voiture qui regroupent des retours d’expérience de passionnés.
Le démontage sécurisé préserve les connecteurs d’origine, ce qui reste essentiel pour éviter oxydations et défaillances ultérieures. Un nettoyage à l’air sec ou à la brosse antistatique des prises élimine les poussières accumulées, minimisant ainsi le risque de faux contacts à la réinstallation. Le démontage devient ainsi plus qu’une simple étape intermédiaire : il conditionne la facilité et la fiabilité de la suite des opérations de branchement.
Branchement et installation de l’autoradio : connecteurs, câblage et alimentation

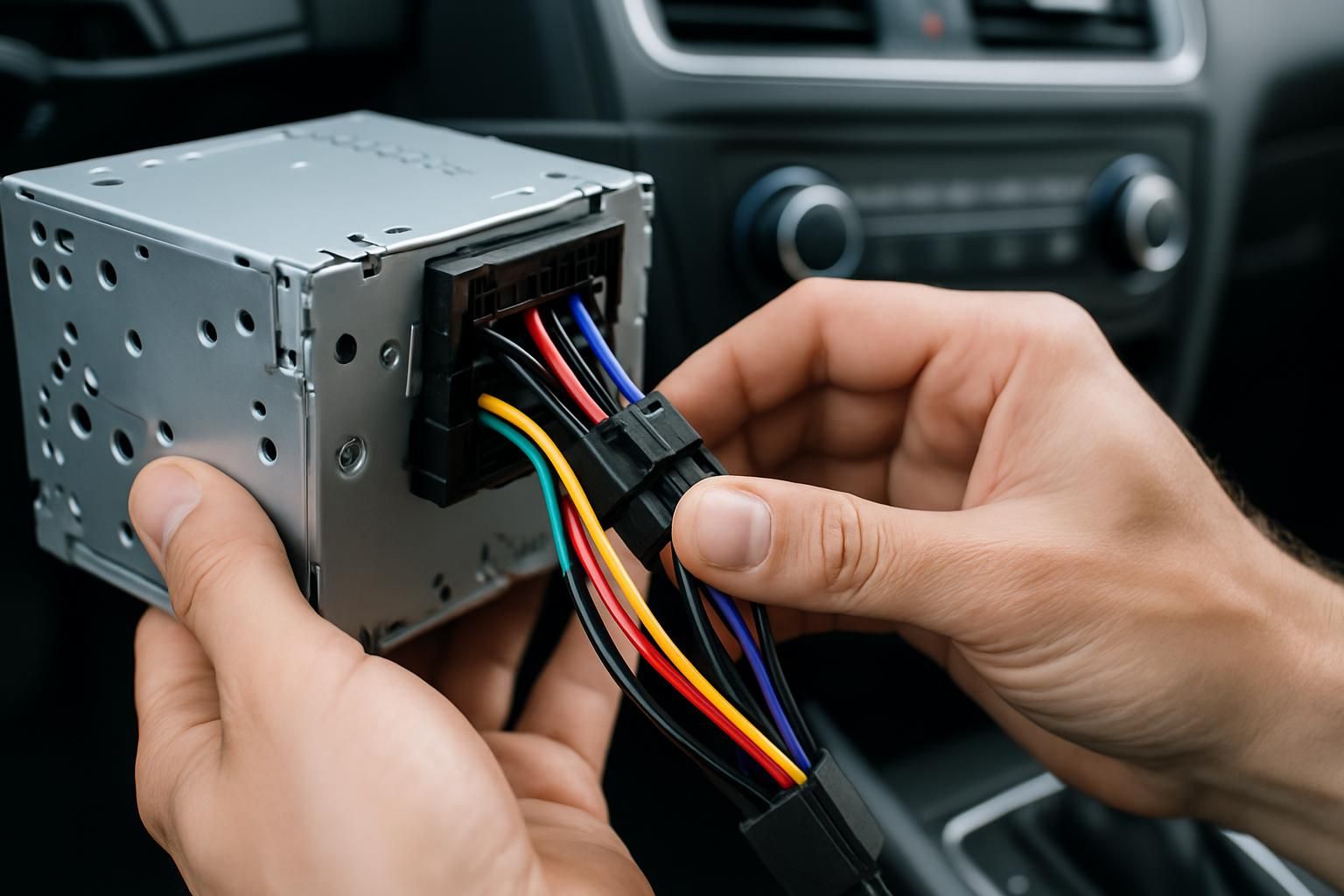

La phase d’installation s’articule autour du respect rigoureux des standards de branchement et de la précision des connexions électriques. Le branchement suit le schéma classique : fil rouge vers l’alimentation commutée (contact mis), fil jaune pour l’alimentation permanente (mémoire), fil noir directement à la masse du véhicule. Un mauvais branchement peut entraîner des dysfonctionnements tels que la perte de mémoire ou l’absence d’allumage de l’autoradio.
Les connecteurs ISO facilitent largement cette étape en standardisant les broches et leur affectation. Pour un véhicule ancien non ISO, un adaptateur s’impose afin de convertir le faisceau constructeur au format du nouvel autoradio. Cette adaptation est essentielle pour garantir une compatibilité parfaite, notamment avec la connectique des haut-parleurs et la ligne d’alimentation.
Les câbles RCA entrent en jeu lorsque le système est enrichi par un amplificateur externe ou des haut-parleurs supplémentaires. Ils transmettent la sortie audio stéréo de l’autoradio vers l’amplificateur en minimisant les interférences électriques, offrant ainsi une qualité de restitution sonore optimale. Il convient alors d’installer chaque câble RCA dans le canal correspondant (gauche/droite), selon les notations du manuel du poste.
L’installation du fusible approprié protège l’ensemble du montage des surtensions. Le choix de la valeur se fait en fonction de la puissance nominale de l’appareil – par exemple, un autoradio nécessitant une alimentation de 15A devra être protégé par un fusible de même calibre. Cette étape limite l’apparition des pannes et prolonge la durée de vie aussi bien du poste que des équipements annexes.
- Réaliser un branchement en suivant l’ordre des connecteurs pour minimiser les risques d’erreur.
- Isoler chaque fil par de la gaine thermorétractable ou avec des manchons adaptés pour éviter les faux-contacts.
- Vérifier le code couleur lors de la connexion des haut-parleurs : inverser la phase peut provoquer un son faussé ou une absence de basses.
Accorder une attention particulière au câble d’antenne : il doit être inséré sans contrainte ni pincement. Sur certains modèles récents, un adaptateur peut être requis pour que la prise corresponde au standard ISO.
Illustrons avec un cas concret : un montage réalisé sur une compacte de 2012 a nécessité l’achat d’un faisceau adaptateur ISO, sous peine de perdre le fonctionnement des commandes au volant et l’affichage déporté sur l’écran d’origine. Le respect de ces petites subtilités évite bien des déconvenues, et illustre combien la méthodologie prévaut sur l’improvisation.
Le branchement terminé, chaque fil est scellé, chaque connecteur sécurisé, et chaque connexion passée en revue selon un schéma logique : cette discipline garantit une installation d’autoradio stable et résistante dans le temps.
Tests, finalisation et solutions aux problèmes courants après installation
À l’issue du montage, avant même de remettre en place l’autoradio dans son logement, une phase de test s’impose. Le branchement de la batterie redevient prioritaire : il s’agit ici de vérifier la bonne alimentation du poste, l’allumage sur clé ACC, la qualité de la réception FM, le fonctionnement des boutons et la transmission correcte vers chaque haut-parleur.
La procédure de validation implique de solliciter l’ensemble des fonctions de l’autoradio. Un test audio sur chaque canal atteste de la bonne connexion des câbles ; le test de la fonction mute assure la conformité avec les autres systèmes embarqués dans la voiture. Ce contrôle qualité permet d’ajuster un mauvais positionnement de connecteur, ou de déceler une erreur de câblage – son absent sur un côté, grésillements, coupure systématique à l’allumage.
Les problèmes récurrents, tels qu’un message d’erreur, une non-mémorisation des stations radio, ou une alimentation intermittente, trouvent souvent leur origine dans une inversion rouge/jaune, ou dans la faiblesse de la connexion à la masse. L’utilisation d’un multimètre vient alors confirmer la tension sur chaque connecteur, garantissant le respect du schéma d’alimentation.
- Problème d’allumage ? Contrôler le fusible et l’alimentation commutée.
- Pas de son côté gauche ou droit ? Vérifier la correspondance des fils de haut-parleurs.
- Présence de parasites ? Améliorer la mise à la masse et isoler les câbles RCA de l’alimentation principale.
En cas d’erreur, il reste possible de reconfigurer le branchement pour assurer la compatibilité avec les équipements d’origine du véhicule, comme les commandes au volant. Des modules d’interface existent sur le marché pour cette conversion, en particulier pour les modèles européens postérieurs à 2015.
Après validation des tests, le poste est inséré délicatement, les fils bien rangés à l’arrière pour éviter tout pincement. La fixation s’effectue via le cadre et les vis fournies par le fabricant, garantissant une stabilité complète même en cas de chocs pendant la conduite.
Ce soin apporté à la finalisation prolonge la longévité de l’installation audio, pour une expérience optimale sans bruits parasites ni coupures inopinées. La prévention, l’ajustement et la vérification sont les meilleures garanties contre les défauts d’alimentation ou de branchement.
Maintenance, sécurité et entretien de l’installation audio voiture
S’assurer de la longévité de son installation autoradio ne relève pas uniquement du soin apporté lors du montage initial : un entretien régulier et une surveillance attentive des éléments du câblage restent essentiels pour prévenir les pannes et maintenir la qualité sonore.
Il importe de contrôler chaque mois, voire après chaque intervention mécanique, l’état des principaux points de connexion : inspecter les isolations, vérifier l’absence d’oxydation sur les connecteurs ISO et RCA, contrôler le serrage de la mise à la masse. Une installation propre, sans câbles lâches ou pliures anormales, évite la surchauffe ou l’apparition de parasites dans le système audio.
En cas de modification du circuit électrique du véhicule, il convient d’adapter la protection par fusible pour tenir compte de la puissance réelle consommée. L’utilisation de gaines thermorétractables protège efficacement les raccords contre l’humidité et les projections de liquide, surtout dans le compartiment passager.
- Installer des colliers serre-câbles pour maintenir la cohésion et l’ordre des fils derrière l’autoradio.
- Recourir à du ruban isolant automobile, résistant à la chaleur et à la corrosion, pour renforcer les points sensibles.
- Remplacer toute prise ou connecteur oxydés pour prévenir les faux-contacts à l’allumage.
La norme ISO 10487 simplifie aujourd’hui la maintenance en standardisant les schémas, mais certaines voitures haut de gamme recourent encore à des connecteurs propriétaires. Le recours à la documentation officielle du fabricant reste alors plus que jamais indispensable, surtout lorsque voiture et autoradio datent d’années différentes.
Un utilisateur averti, suivant une check-list inspirée des pratiques d’atelier, préservera ses équipements audio de manière efficace : surveillance du câblage, nettoyage, adaptation du fusible après chaque ajout (amplificateur, caisson de grave, équipement GPS). Quelques minutes consacrées à cet entretien chaque saison évitent des heures de dépannage ultérieur et garantissent une installation audio toujours opérationnelle, même lors des longs trajets ou en conditions climatiques difficiles.
Faut-il toujours débrancher la batterie avant de commencer l’installation d’un autoradio ?
Oui, il est fortement recommandé de déconnecter la borne négative de la batterie avant tout travail électrique sur le véhicule pour éviter les courts-circuits ou une décharge accidentelle.
Comment reconnaître un problème de branchement sur un autoradio ?
Un mauvais branchement se manifeste par une perte de mémoire, des coupures intermittentes, des haut-parleurs muets ou grésillants, voire l’impossibilité d’allumer l’autoradio : il faut alors vérifier chaque fil selon le code couleur et le manuel.
Peut-on installer un autoradio moderne sur une voiture ancienne non compatible ISO ?
Oui, il est tout à fait possible d’installer un autoradio récent, mais cela nécessitera un adaptateur ISO adapté ainsi qu’un contrôle minutieux du schéma de connexion pour garantir la compatibilité de l’alimentation et des haut-parleurs.
Est-il important de respecter les codes couleur lors du branchement d’un autoradio ?
Oui, chaque couleur de fil correspond à une fonction précise (alimentation, masse, haut-parleur…) selon la norme ISO : ne pas les respecter risque d’endommager l’appareil ou le système électrique de la voiture.
Quelles sont les précautions à prendre lors de la connexion des haut-parleurs à l’autoradio ?
Il faut respecter la polarité de chaque enceinte, bien isoler chaque connexion et s’assurer que la puissance de l’autoradio est compatible avec celle des haut-parleurs pour éviter des dégradations sonores ou matérielles.
